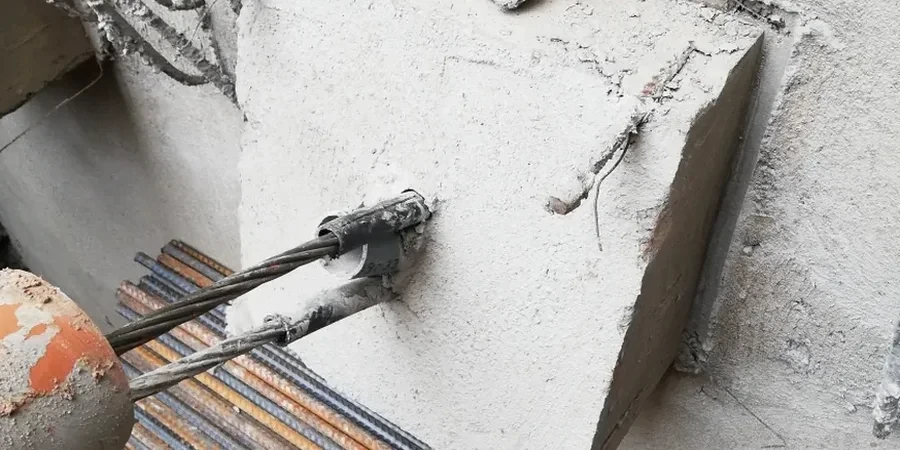

Conception d'ancrages actifs et passifs à Tarbes

Le chantier du parking souterrain place de Verdun a mis en lumière une réalité géotechnique tarbaise : la nappe alluviale de l'Adour fluctue de plus de 2,5 mètres entre l'étiage et la crue hivernale. Nous intervenons régulièrement sur des excavations en zone inondable où la stabilité des parois dépend entièrement de la conception des tirants. Le massif de fondation alterne graves propres et limons sableux, parfois jusqu'à 8 mètres de profondeur, ce qui impose une vérification fine du frottement latéral unitaire qs. Pour les ouvrages en bordure des canaux de la Neste, nous combinons systématiquement la conception des ancrages avec un essai CPT afin de caler le modèle géotechnique sur des valeurs pénétrométriques réelles plutôt que sur des corrélations bibliographiques.

La molasse bigourdane accepte des contraintes de scellement de 250 à 400 kPa, mais exige une injection IGU pour garantir le diamètre nominal du bulbe.

Nos domaines de service

Méthodologie et portée

Notre démarche suit strictement l'Eurocode 7 (NF EN 1997-1:2004) et la norme d'exécution NF EN 1537 pour les tirants d'ancrage. La particularité à Tarbes tient aux terrasses fluvio-glaciaires du Riss qui affleurent vers Ibos et Aureilhan : leur matrice argileuse surconsolidée développe une cohésion drainée c' de 15 à 30 kPa, mais la présence de blocs erratiques rend le forage à la tarière creuse délicat. Nous imposons un essai de traction sur un tirant sacrificiel avant toute exécution en série — c'est le tirant d'épreuve prévu au §8 de la NF EN 1537. Les longueurs de scellement varient de 4 à 9 mètres selon que l'horizon porteur est la grave propre ou la molasse altérée. Le sondage SPT nous renseigne utilement sur la compacité des horizons granulaires quand l'accès pour un pénétromètre statique est limité. En configuration provisoire, la durée de vie de l'ancrage est inférieure à deux ans ; nous dimensionnons alors avec un coefficient de sécurité partiel γa de 1,25 sur la résistance ultime au lieu de 1,50 en définitif, conformément à l'annexe nationale NF EN 1997-1/NA. Le suivi de tension par vérins hydrauliques pendant la phase de terrassement permet d'ajuster la précontrainte si la relaxation dépasse 5 %, un phénomène que nous avons documenté sur les argiles de décalcification du piémont pyrénéen.

Conception d'ancrages actifs et passifs à Tarbes — Image technique — Tarbes

Facteurs du sol local

À Tarbes, le premier piège technique n'est pas la rupture du bulbe mais le fluage des argiles limoneuses du Riss sous charge permanente. Nous avons mesuré des pertes de tension de 8 % en six semaines sur un soutènement provisoire près de la gare, simplement parce que l'horizon de scellement avait été positionné trop haut dans la couche altérée. Le second risque concerne les injections : une pression trop élevée dans les graves de l'Adour peut fracturer le terrain et créer des chemins préférentiels d'écoulement vers l'excavation, avec un rabattement de nappe non maîtrisé en périphérie. Pour les ouvrages définitifs en zone sismique modérée (accélération de référence agr = 0,7 m/s² selon zonage national), nous appliquons les combinaisons accidentelles de l'Eurocode 8 partie 5 (NF EN 1998-5) et vérifions que la longueur libre du tirant ne coïncide pas avec la fréquence propre de la structure. Un essai triaxial sur échantillon intact de molasse permet de caler l'angle de frottement interne φ' qui conditionne directement le dimensionnement du bulbe.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.vip

Ressource vidéo

Normes techniques en vigueur

NF EN 1997-1:2004 + NF EN 1997-1/NA (Eurocode 7 - Calcul géotechnique), NF EN 1537:2013 (Exécution des travaux géotechniques spéciaux - Tirants d'ancrage), NF EN 1998-5:2005 (Eurocode 8 - Partie 5 : Fondations, ouvrages de soutènement et aspects géotechniques), NF P 94-153 (Essai statique de tirant d'ancrage)

Paramètres techniques

Paramètre	Valeur typique
Type d'ancrage	Actifs (précontraints) et passifs
Norme de dimensionnement	NF EN 1997-1:2004 + NF EN 1537
Longueur minimale du scellement	3 mètres (ancrage provisoire) / 4 mètres (définitif)
Coefficient partiel γa (provisoire)	1,25 (NF EN 1997-1/NA)
Coefficient partiel γa (définitif)	1,50 (NF EN 1997-1/NA)
Diamètre de forage courant	125 – 200 mm
Nombre de torons par tirant	2 à 6 (T15S, classe 1860 MPa)
Essai de contrôle systématique	Tirant d'épreuve selon NF EN 1537 §8

Questions et réponses

Quelle est la différence entre un ancrage actif et passif pour un projet à Tarbes ?

Un ancrage actif est précontraint dès sa mise en œuvre : on applique une tension initiale au vérin pour mobiliser immédiatement la résistance du terrain et limiter les déplacements de la paroi. C'est impératif pour les excavations en site urbain dense, près des immeubles avenue du Maréchal Foch par exemple. L'ancrage passif, lui, ne travaille que lorsque le soutènement se déplace ; il est souvent utilisé pour des talus provisoires ou des ouvrages où une légère déformation est tolérée.

Combien coûte une étude de conception d'ancrages actifs/passifs à Tarbes ?

Le budget varie entre €1030 et €2.950 selon la complexité de l'ouvrage et le nombre de tirants à dimensionner. Cette fourchette inclut l'analyse des données géotechniques existantes, le calcul de stabilité d'ensemble, le dimensionnement des bulbes de scellement et la rédaction du cahier des charges pour l'entreprise d'exécution. Un supplément s'applique si des essais in situ complémentaires sont nécessaires.

Quels essais sont obligatoires avant la mise en œuvre des ancrages ?

La NF EN 1537 impose au minimum un tirant d'épreuve pour chaque type de terrain représentatif du site. Ce tirant est chargé jusqu'à 1,3 fois la charge de service pour un ancrage provisoire, et 1,5 fois pour un définitif. À Tarbes, nous recommandons également un essai de fluage avec maintien de la charge pendant une heure minimum sur au moins un tirant, surtout dans les argiles limoneuses du Riss.

Quelle profondeur de scellement prévoir dans la molasse bigourdane ?

Dans la molasse saine, nous adoptons une longueur de bulbe comprise entre 4 et 7 mètres pour des charges de service de 300 à 500 kN par tirant. La contrainte de frottement latéral ultime qs retenue est de 250 à 400 kPa selon l'altération. Un essai de traction préalable permet d'affiner cette valeur et d'optimiser la longueur de scellement sans compromettre la sécurité.
