Conception d'isolation sismique à la base à Tarbes

La plaine de l'Adour, sur laquelle s'étend Tarbes, présente des formations alluviales quaternaires avec des niveaux de galets et de sables limoneux pouvant amplifier les ondes sismiques. La ville se situe en zone de sismicité modérée (zone 3 selon le zonage national), mais la présence de sols meubles en surface exige une attention particulière pour les bâtiments stratégiques et les industries sensibles. Un dimensionnement parasismique classique trouve vite ses limites quand le sol lui-même devient un amplificateur. Pour sécuriser un projet sur ce type de profil, l'équipe technique met en œuvre une analyse dynamique non linéaire et conçoit des isolateurs adaptés, en s'appuyant sur les données de l'essai CPT pour caractériser finement la stratigraphie et les contrastes de rigidité.

L'isolation à la base change la donne : on ne renforce pas la structure contre le séisme, on découple le mouvement du sol de celui du bâtiment.

Nos domaines de service

Méthodologie et portée

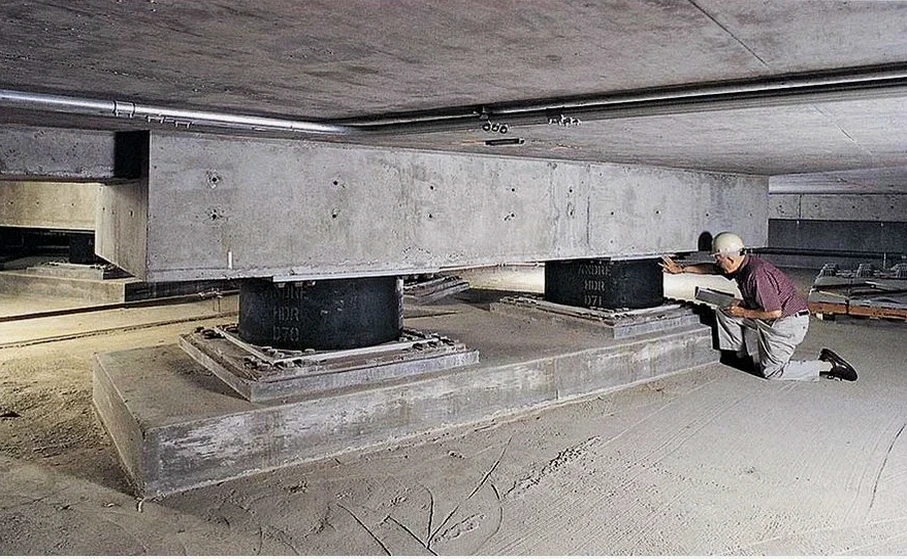

Les isolateurs élastomères frettés déployés sur Tarbes sont dimensionnés après une phase de caractérisation poussée du site. Chaque dispositif est constitué d'une alternance de couches de caoutchouc naturel et de plaques d'acier vulcanisées, capables de supporter des charges verticales importantes tout en offrant une grande flexibilité horizontale. Le choix du diamètre, de la hauteur et du module de cisaillement du noyau élastomère dépend directement du spectre de réponse élastique spécifique au site, calculé à partir d'une analyse de la réponse sismique locale. Cette analyse intègre les résultats de la réfraction sismique pour caler le modèle de vitesse des ondes de cisaillement sur les trente premiers mètres (Vs30) et détecter d'éventuelles inversions de vitesse préjudiciables.

Conception d'isolation sismique à la base à Tarbes — Image technique — Tarbes

Facteurs du sol local

Avec ses 42 000 habitants et un tissu industriel dense autour de la mécanique et de l'aéronautique, Tarbes concentre des enjeux de continuité d'activité en cas de séisme. Le risque sismique local est modéré, mais un pic d'accélération au rocher de 1,1 m/s² peut être amplifié d'un facteur 2 à 3 par les alluvions de l'Adour. Pour un hôpital ou une unité de production de précision, un arrêt post-sismique de plusieurs mois n'est pas acceptable. L'isolation à la base protège non seulement la structure porteuse mais aussi les équipements internes, les cloisons et les réseaux. L'analyse économique sur le cycle de vie montre que le surcoût initial de l'isolation est très vite compensé par l'absence de dommages et la reprise immédiate de l'activité.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.vip

Normes techniques en vigueur

NF EN 1998-1 (Eurocode 8) – Calcul des structures pour leur résistance aux séismes, NF EN 15129 – Dispositifs antisismiques, NF P 06-013 – Règles de construction parasismique (guide d'application national), ISO 22762 – Appareils d'appui en élastomère pour l'isolation sismique

Paramètres techniques

Paramètre	Valeur typique
Déplacement de calcul maximal (séisme ultime)	Jusqu'à ±300 mm
Période propre de la structure isolée	Généralement 2,0 à 3,5 s
Amortissement équivalent du système	10 % à 30 % (selon noyau plomb)
Module de cisaillement du caoutchouc	0,4 à 1,2 MPa
Capacité portante verticale par isolateur	Jusqu'à 10 000 kN
Norme de conception applicable	NF EN 15129 (Dispositifs antisismiques)

Questions et réponses

Quel est le coût d'une conception d'isolation sismique à la base pour un projet à Tarbes ?

Pour une mission complète incluant l'analyse du site, le dimensionnement des isolateurs et la spécification des essais, le budget se situe généralement entre 3 230 € et 6 490 €. Cette fourchette couvre les bâtiments courants en zone de sismicité modérée comme Tarbes, avec un nombre d'isolateurs standard. Un projet plus complexe, avec une analyse temporelle avancée et des prototypes d'essai, peut dépasser la borne haute.

L'isolation à la base est-elle justifiée en zone de sismicité modérée comme Tarbes ?

Oui, dans de nombreux cas. Même en zone 3, la nature des sols de Tarbes (alluvions de l'Adour) peut amplifier le signal sismique et générer des dégâts coûteux sur des équipements sensibles. L'isolation à la base devient pertinente dès que l'objectif de performance dépasse le simple 'non-effondrement', par exemple pour maintenir l'opérabilité d'un site industriel ou la fonctionnalité d'un établissement de santé immédiatement après le séisme.

Comment validez-vous la performance des isolateurs avant leur mise en œuvre ?

Chaque type d'isolateur est soumis à un programme d'essais de qualification conforme à la norme NF EN 15129. Cela inclut des essais de cisaillement cyclique à différents niveaux de déformation, des essais de compression et des essais de fatigue. Un prototype représentatif de la production est testé pour vérifier la raideur horizontale, l'amortissement effectif et la stabilité sous charge verticale maximale, avant le lancement de la fabrication en série.
